Kuvat ja teksti: Ville Väisänen
****
Monotribe on edullinen, täysin analoginen syntetisaattori/grooveboksi Korgilta. Kuten pikkusisaruksensa Monotron, myös Monotribe on helposti modattavissa. Tässä artikkelissa tutustutaan modeista yksinkertaisimpaan, mutta ei suinkaan vähäisimpään, nimittäin erillisten ulostulojen lisäämiseen rumpuosille. Alkuun kuitenkin pieni varoituksen sana: Vaikka laite onkin helppo modata, ja Korg on jopa helpottanut työtä nimeämällä piirilevylle juotospisteitä, modausten tekeminen lopettaa laitteen takuun vuorenvarmasti. Jos jotain siis menee pieleen, olet omillasi. Artikkelin kirjoittaja ja Synablogi eivät ole vastuussa mahdollisista laitevaurioista. Tämän vuoksi on suositeltavaa, että omaat jonkin verran kokemusta kolvin käytöstä ennen projektin aloittamista.
Tarvitset projektiin ainakin näitä:
- ristipääruuvimeisseli
- kolvi ja tinaa
- ohuehkoa elektroniikkajohtoa
- 1-4 kpl monojakkeja, riippuen haluamiesi lähtöjen määrästä
- 10-12 mm metalliporanterän jakkireikien poraukseen
- 3 KΩ vastuksia (ei pakollisia, mutta auttavat vähentämään kohinaa ja kanavien vuotamista)
(kuva: Korg)
****
Kotelon avaus
Kotelon pohjalevy on kiinni neljällä ruuvilla, jotka on piilotettu kumitassujen taakse. Sisältä paljastuu kolme piirilevyä, joista yksi on kiinni pohjalevyssä, toinen takaseinämässä ja kolmas, johon teemme varsinaiset modaukset, alimmaisena etupaneeliin kiinnitettynä. Pohjalevyn pientä piirilevyä ei tarvitse ottaa irti, riittää että irrotat kaapelit pikaliittimestä. Takaseinään kiinnitetty piirilevy, jossa on virta-, lähtö-, tulo- ja synkkaliittimet, lähtee irti kun avaat muutaman ruuvin takapaneelista. Tämäkin piirilevy on kiinni päälevyssä pikaliittimellä.
Kuten kuvasta näkyy, pääpiirilevylle on merkitty useita juotospisteitä jo tehtaalla. Meitä kiinnostavat tällä hetkellä BD OUT, SD FRAME OUT, SD NOISE OUT ja HH OUT. Näihin pisteisiin tulee yksittäisten rumpuosien signaalit, ja snare-äänestä vielä erikseen kohina (noise) ja runko (frame).
****
Tinaus
Tinausta helpottaa paljon, jos sinulla on ”pikku apulainen”, tai muu klipsi johon kiinnittää johto tinauksen ajaksi. Kuori johdon päästä muutama milli ja sulata siihen vähän tinaa kolvilla. Asemoi sitten johdon pää kontaktiin ulostulopisteen kanssa, ja kuumenna kolvilla lisäten samalla vähän tinaa. Älä pidä kolvia liian kauan piirilevyllä, jotta levy ei vaurioidu!
Näihin pisteisiin kolvattuihin johtoihin tulee positiivinen (+) signaali, ja johdon toinen pää tinataan jakin kärkiliittimeen (Tip). Jakin toinen kontakti eli Sleeve yhdistetään toisella johdolla maahan (-). Maadoitettuja pisteitä ovat esimerkiksi edellisen kuvan ylälaidassa näkyvät isommat tinauspisteet. Mikäli haluat käyttää vastuksia, tinaa ne plusjohdon ja jakin väliin. Itse en laittanut vastuksia ollenkaan, sillä ulostulojen äänenvoimakkuus on melko pieni.
Jos haluat, voit yhdistää eri ulostuloja samaan jakkiin komponenttien säästämiseksi. Allaolevasta kuvasta näkyy, että olen yhdistänyt SD NOISE ja SD FRAME -ulostulot.
****
Reikien poraus

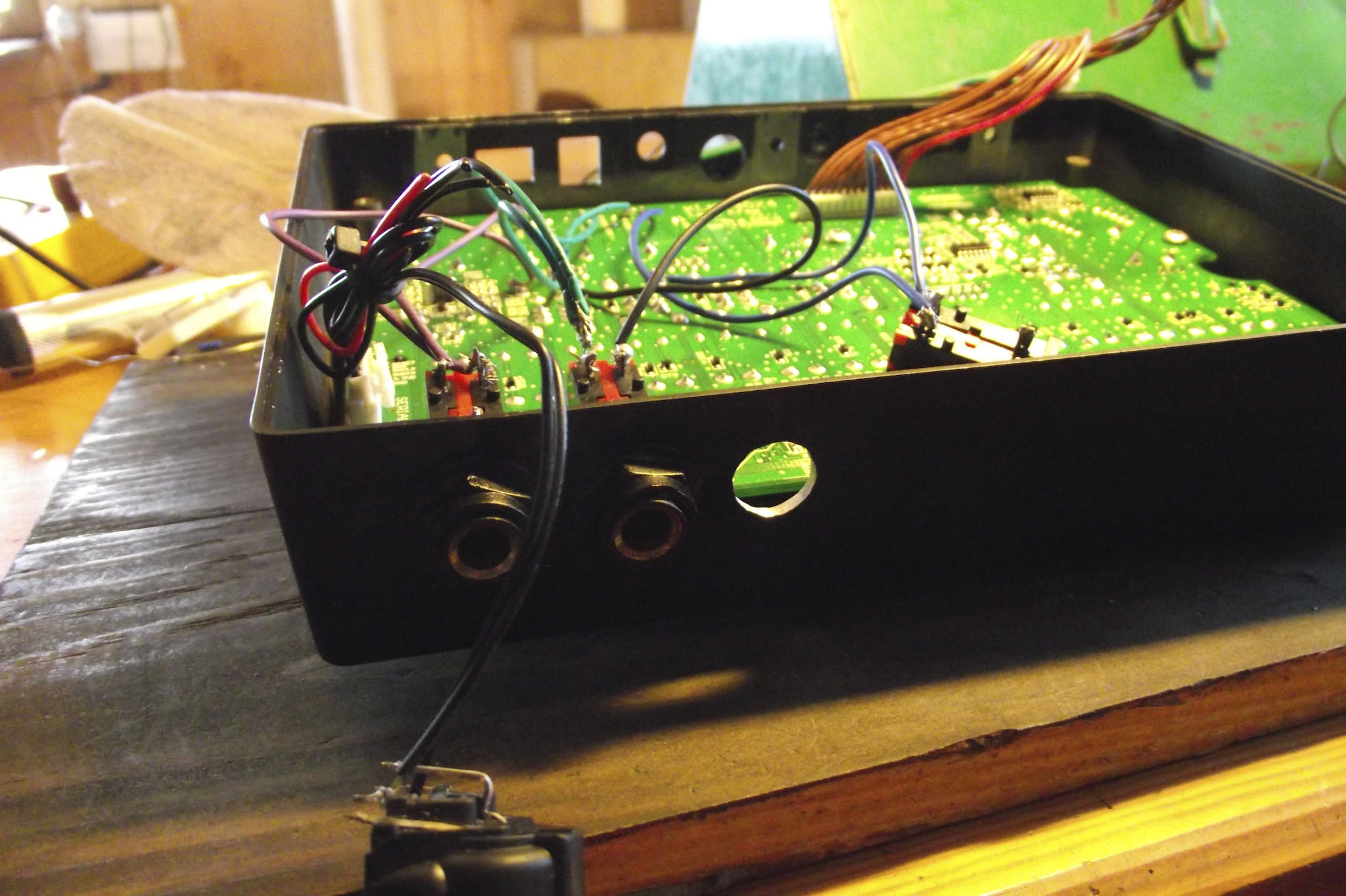

Ehkä vaativin osa projektia on mitoittaa jakit mahtumaan kotelon sisään, sillä siellä on aika ahdasta. Ota huomioon, että pohjalevyssä olevat kaiutin ja paristokotelo vievät oman osansa tilasta. Laita siis kaikki komponentit paikalleen kun teet testisovitusta! Jos käytät ns. avoimia runkoliittimiä, ota huomioon, että myös plugin tulee mahtua olemaan, ilman että se ottaa kontaktia mihinkään. Itse käytin rikkinäisestä viritinpedaalista otettuja muovisia jakkeja. Mittaa reikien paikat huolellisesti, ja tarkasta suunnitelmasi vielä kerran ennen kuin alat tekemään reikiä. Blogikirjoitusten perusteella tämä on se vaihe, joka useimmin menee pieleen! Sanomattakin lienee selvää, että piirilevy on otettava kokonaan pois ennen porausta. Kun löydät kotelosta reikien paikat, merkitse ne esim. lyijykynällä ja iske niihin terävällä piikillä aloituskuopat, ettei poranterä karkaa ja pilaa koteloa. Muovijakeille sopivat paikat löytyivät etuseinämän oikeasta laidasta, reikien keskipisteet mittasin 13 mm kotelon alalaidasta 20 mm välein (kotelo on kuvassa ylösalaisin):
****
Parhaan tuloksen saat, jos käytössäsi on reikäporanterä ja pylväsporakone. Välttävään lopputulokseen päästään vaatimattomammallakin kalustolla, kuten allekirjoittanut Clas Ohlsonin 15 euron akkuporakoneella ja 10 mm metalliterällä. Jakki kierteineen ei mahtunut 10 mm reiästä mitenkään päin ulos, joten reikiä piti laajentaa jyrsimällä niiden reunoja poranterällä. Tämän vuoksi reunoista tuli vähän epätasaiset, mutta ne jäävätkin jakkien kiristysmuttereiden taakse.
****
Valmis modaus. Lisäsin myös MIDI-sisäänmenon, mutta kenties syvennymme siihen jossain toisessa artikkelissa.
****
• Kirjoittanut Ville Väisänen (alkuperäinen teksti englanniksi: http://ovv-instruments.site88.net/monotribe-hacking-101-individual-outs/ )
• This article is available in English at: http://ovv-instruments.site88.net/monotribe-hacking-101-individual-outs/
